側掛電機高速卷門安裝接線說明

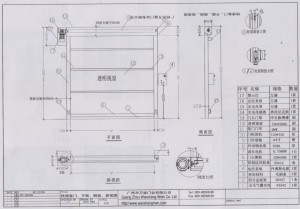

一，側掛型高速卷門結構配置圖
二，安裝門軌、固定門頭
1、門框和門洞對齊導軌固定垂直，門框和門洞兩邊距離相等；
2、門頭水平與墻體固定牢固，空心墻需要將墻體穿透連接；
3、電機與門頭連接牢固，連接時注意4跟螺絲與減震膠墊用力平均；
4、電控箱離地面1.2米固定.
三，電機和電控箱接線說明
將電機馬達電源線連接到電控箱接線端子，對照接線碼進行連接固定（V1、U1、W1、12、0）
四，編碼器與電控箱接線說明
先將法蘭與門頭側板軸孔居中固定，將編碼定位器與法蘭固定，磁頭螺絲需對準編碼器中心點。
將編碼定位器連接線水晶頭插入電箱變頻器頂部預留端口
注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦，將編碼定位器螺絲固定，編碼定位器小圈對磁頭。
五，側掛型超大門編碼器與電箱接線說明
先將法蘭與門頭側板軸孔居中固定，將編碼定位器與法蘭固定，磁頭螺絲需對準編碼器中心點。G與X7定位時短接，上升/下降定位完成后拆除連接線，G與X7定位時調整電控箱面板轉換開關，可設全開或半開門功能。
將編碼定位器連接線水晶頭插入電箱變頻器頂部預留端口
注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦，將編碼定位器螺絲固定，編碼定位器小圈對磁頭。
六，機械行程與電控箱接線說明
調整行程內觸電定位，確認門體上升開門高度/門體下降關門高度；
將電機馬達電源線連接到電控箱接線端子，對照接線碼進行連接固定（V1、U1、W1、12、0）；
將行程線與電箱接線端子對號碼連接X4、X5、G。
